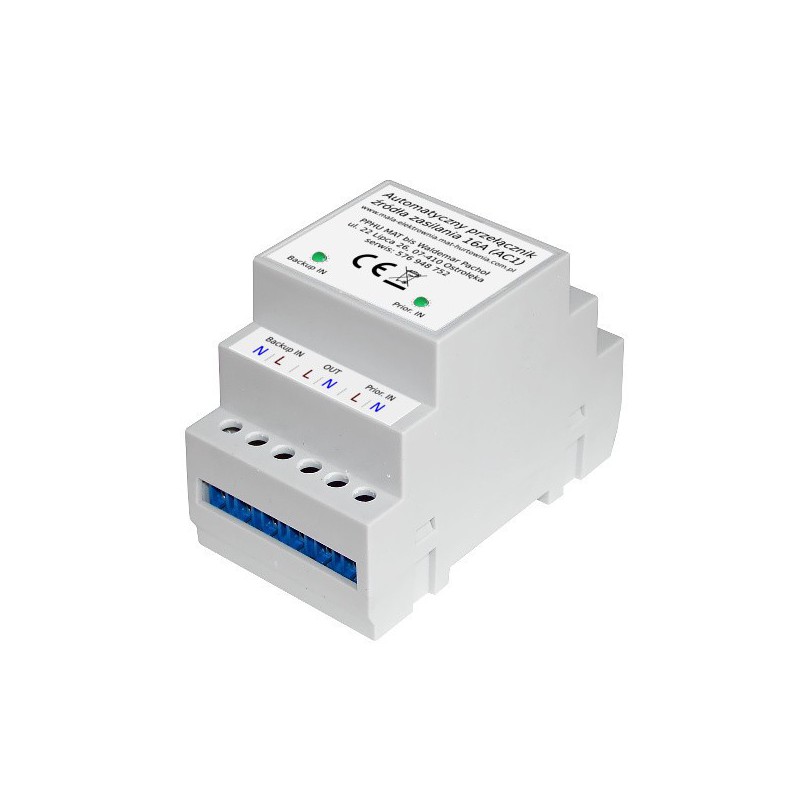

Automatyczny przełącznik zasilania 16A (AC-1) | Sygnalizacja LED

UWAGA: Automatyczny przełącznik źródła zasilania nie jest układem SZR (System Załączenia Rezerwy) i nie może być instalowany jako substytut SZR w miejscach, gdzie konieczność stosowania dedykowanego SZR wymaga obowiązujące prawo.
Producent nie zezwala na przełączanie urządzeń AC-3 (silników) w ruchu.

Przeznaczenie:

Automatyczne i bezprzerwowe przełączanie odbiorników 230V napięcia przemiennego podsieci wydzielonej do dwóch źródeł sieci: zabezpieczającej (backup) lub priorytetowej w zależności od występowania na nich napięcia sieci.

Urządzenie znajduje zastosowanie jako przełącznik źródła zasilania m.in w:

• instalacjach OZE jako przełącznik sieć - przetwornica,
• instalacjach zabezpieczenia ciągłości zasilania jako przełącznik sieć - agregat prądotwórczy,
• instalacjach przyczep i samochodów kempingowych (camper) jako automat wyboru źródła zasilania na polu kempingowym (sieć - przetwornica),
• instalacjach serwerowni jako przełącznik zabezpieczenia.

 Specyfikacja:

• urządzenie przystosowane do pracy w środowiskach zapylonych oraz zagrożonych wybuchem,
• temperatura pracy: -30 ÷ +45℃
• maksymalny prąd ciągły: 16A (3680W dla 230V),
• maksymalna moc łączeniowa (AC1): 4000VA,
• maksymalna moc łączeniowa (AC15): 720VA(Z)
• maksymalne obciążenie silnikiem 1F, praca AC3(230VAC): 0,55kW
• maksymalny prąd załączania: 30A (AgSnO2),
• akceptowane poziomy napięć przetwornicy: 180-280V AC,
• pobór mocy: 1,7W (zasilanie priorytet), 0W (zasilanie backup)
• liczba styków przełącznych: 2x1
• tryb przełączenia: bezprzerwowy, natychmiastowy,
• czas przełączenia (typowy): 16ms/16ms (przełączenie/powrót),
• zwłoka: 8 sekund (urządzenie współpracuje poprawnie również z przetwornicami z funkcją SoftStart),
• sygnalizacja led informująca o stanie pracy urządzenia: zasilanie ze źródła backup / zasilanie ze źródła priorytet,
• moduł montowany na szynę TH35 (3 pola),
• stopień ochrony: IP-22,
• wymiary modułu (DxSxW): 54x90x66,

W zestawie:

• instrukcja i schemat podłączeń.

Gwarancja:

• dwuletnia.

Kategoria	Zastosowanie
AC-1	Obciążenie nieindukcyjne lub o małej indukcyjności, piece oporowe.
AC-2	Silniki pierścieniowe: rozruch, wyłączenie.
AC-3	Silniki klatkowe: rozruch, wyłączenie podczas biegu. Zmiana obrotów wyłącznie po zatrzymaniu silnika.
AC-4	Silniki klatkowe: rozruch, hamowanie przeciwprądowe, nawrót, impulsowanie.
AC-5A	Włączanie lamp wyładowczych.
AC-5B	Włączanie lamp żarowych.
AC-6A	Włączanie transformatorów.
AC-6B	Włączanie baterii kondensatorów.
AC-7A	Obciążenia o małej indukcyjności w gospodarstwie domowym i podobnych zastosowaniach.
AC-7B	Obciążenia silnikowe w urządzeniach domowego użytku.
AC-8A	Sterowanie hermetycznych silników chłodziarek sprężarkowych o ręcznym kasowaniu wyzwalaczy nadprądowych.
AC-8B	Sterowanie hermetycznych silników chłodziarek sprężarkowych o samoczynnym kasowaniu wyzwalaczy nadprądowych.
AC-15	Obciążenia indukcyjne o mocy poniżej 72VA, takich jak inne przekaźniki, styczniki, elektromagnesy (10 krotne przetężenie).

Inne możliwości pracy:

Urządzenie może również służyć jako przełącznik faz. Do tego typu pracy stosuje się zasilanie 2x230V+N. Fazą priorytetową w takiej konfiguracji jest faza podłączona do zacisków EW. Urządzenie podczas normalnej, prawidłowej pracy zasila odbiornik podłączony do zacisków WY z fazy priorytetowej. W przypadku zaniku napięcia na fazie priorytetowej przekaźnik przełączy urządzenie odbiorcze na fazę awaryjną podłączoną do zacisków ZE. W przypadku powrotu napięcia 230V na fazę priorytetową urządzenie przełączy się automatycznie na tę fazę po około 10 sekundach.

Urządzenie w konfiguracji przełącznika faz może współpracować z:

• oświetleniem podstawowym i awaryjnym,
• systemami alarmowymi (SSWiN, monitoring CCTV, kontrola dostępu),
• sieciami komputerowymi i telekomunikacyjnymi.
