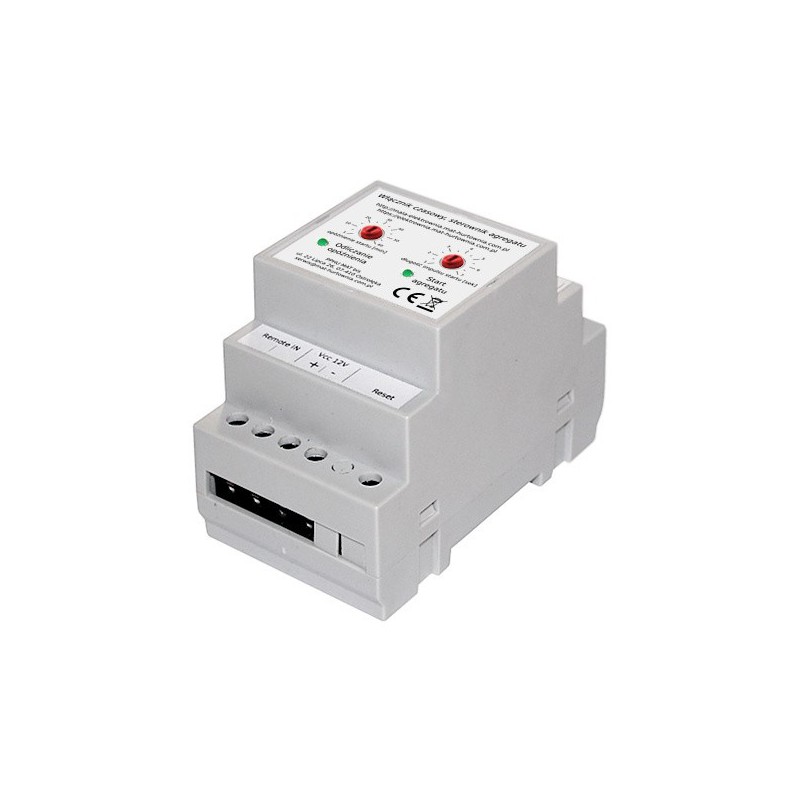

Włącznik czasowy, sterownik agregatu na szynę TH35

Specyfikacja:

• czas oczekiwania: regulowany 0-60 minut,
• czas załączenia rozrusznika: 0-8 sekund,
• urządzenie przystosowane do pracy w środowiskach zapylonych oraz zagrożonych wybuchem,
• temperatura pracy: -30 ÷ +45℃
• maksymalne obciążenie beznapięciowej linii Stop: 1A
• maksymalne obciążenie beznapięciowej linii Start: 1A
• przycisk Reset zerujący licznik główny (oczekiwania).
• maksymalny pobór mocy: 2,6W
• sygnalizacja optyczna parametrów pracy,
• moduł montowany na szynę TH35 (3 pola),
• stopień ochrony: IP-22,
• wymiary modułu (DxSxW): 54x90x66,

Poniższy opis dotyczy współdziałania włącznika czasowego z układem Automatyczny przełącznik zasilania 30A (AC-1) sterownik inwertera/agregatu w przypadku przerwy w zasilaniu ze źródła priorytetowego, np. brak zasilania z sieci krajowej (Schemat instalacji).

1. Układ APZ wykrywa brak napięcia sieci i poprzez zestyk Remote uruchamia układ włącznika czasowego.
2. Układ sterowania agregatem prądotwórczym rozłącza zestyk Stop agregatu i odlicza czas do załączenia agregatu (czas 0-60 minut ustawiony przez użytkownika, zapobiegający zbędnemu uruchamianiu silnika w przypadku bardzo krótkich przerw w zasilaniu).
3. Uruchamiany jest zestyk Start uruchamiający rozrusznik agregatu na okres ustawiony przez użytkowika (1-8 sekund),
4. Silnik agregatu jest uruchamiany i rozpędza się do prędkości znamionowej. Jest przy tym monitorowany przez automatykę agregatu - temperatura, poziom paliwa i ciśnienie oleju. Przy docelowej prędkości obrotowej silnika na zaciskach prądnicy jest napięcie 230V (agregat jednofazowy) o częstotliwości 50Hz.
5. Układ automatyki APZ30A odczytuje to jako gotowość jednostki prądotwórczej do podłączenia odbioru mocy i zaczyna odliczać stałą 8 sekund po której następuje przełączenie styków L i N z obwodu wydzielonego do agregatu. Od tej chwili instalacja odbiorcza jest zasilana wyłącznie z agregatu prądotwórczego. Sieć energetyczna krajowa jest odłączona.
6. Gdy awaria sieci zostanie usunięta lub przerwa w zasilaniu ustanie, automatyka APZ wykrywa to i rozłącza zestyk remote sterujący wyłącznikiem czasowym. Wyłącznik zwiera zestyk Stop wyłączający silnik agregatu a układ APZ przełącza linie wydzieloną na zasilanie z sieci krajowej.
