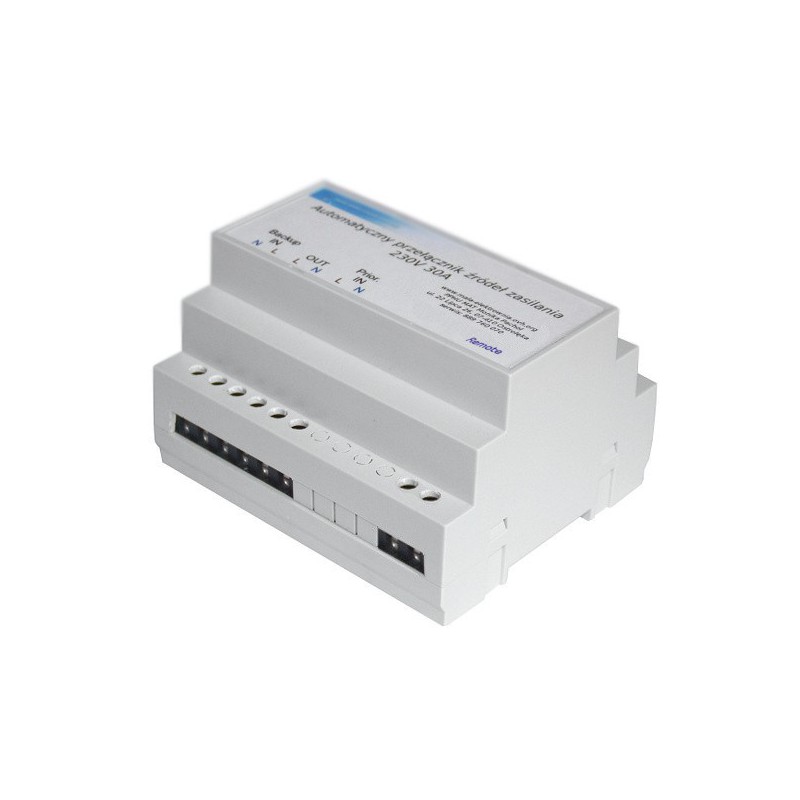

Automatyczny przełącznik zasilania 30A | Rozwiązania do Kampera

UWAGA: Automatyczny przełącznik źródła zasilania nie jest układem SZR (System Załączenia Rezerwy) i nie może być instalowany jako substytut SZR w miejscach, gdzie konieczność stosowania dedykowanego SZR wymaga obowiązujące prawo.
Producent nie zezwala na przełączanie urządzeń AC-3 (silników) w ruchu.

Przeznaczenie:

Urządzenie dedykowane do pracy w m.in.:

• układach zasilania pomp centralnego ogrzewania (c.o.) gdzie występuje konieczność zabezpieczenia ich w zasilanie alternatywne w momencie braku zasilania po stronie sieci dostawcy.
• kamperach jako automatyczny przełącznik sieci: zasilanie instalacji wewnętrznej 230V kampera z inwertera (baterii) w trasie / praca na polu biwakowym po podłączeniu do słupka zasilania 230V.

Automatyczny przełącznik źródeł zasilania montowany na szynę TH35, o maksymalny obciążeniu 30A (AC1). Zadaniem układu jest włączenie przetwornicy/inwertera poprzez beznapięciowy zestyk remote w momencie braku zasilana na linii priorytetowej oraz przełączenie zasilania na linię backup (przetwornica/inwerter).

UWAGA: W układzie, po zaniku zasilania po stronie dostawcy, następuje 10 sekundowy brak zasilania obwodów wydzielonych, gdyż przełączenie następuje po 10 sekundach od wykrycia napięcia 230V na stykach backup (przetwornica/inwerter)

 Specyfikacja:

• temperatura pracy: -30 ÷ +45℃
• maksymalne obciążenie rezystancyjne: 30 A (6900W dla 230V)
• maksymalna moc łączeniowa (AC1): 7500VA(Z) | 2500VA(R)
• maksymalna moc łączeniowa (AC15): 1200VA(Z)
• maksymalne obciążenie silnikiem 1F, praca AC3(230VAC): 1,5kW
• maksymalny prąd załączania: 45A (AgCdO),
• maksymalny prąd ciągły: 30A
• materiał styków: AgCdO
• akceptowane poziomy napięć przetwornicy (strona priorytet): 180-280V AC,
• pobór mocy: 1,7W (zasilanie priorytet), 0W (zasilanie backup)
• liczba styków przełącznych: 2x1 (przełączanie wydzielonego obwodu pomiędzy przetwornicą a siecią dostawcy dla przewodów fazowych i neutralnych),
• zwłoka czasu przełączenia: 10 sekund backup, bez zwłoki priorytet (urządzenie współpracuje poprawnie również z przetwornicami z funkcją SoftStart),
• tryb przełączenia: bezprzerwowy, natychmiastowy,
• czas przełączenia (typowy): 16ms/16ms (przełączenie/powrót),
• zwłoka: 8 sekund (urządzenie współpracuje poprawnie również z przetwornicami z funkcją SoftStart),
• moduł montowany na szynę TH35 (6 pól),
• przyłącze śrubowe typu winda na przewód zakuty końcówką kablową do 2,5mm²,
• stopień ochrony: IP-22,
• wymiary modułu (DxSxW): 105x90x66,

Opcje (za dopłatą):

• Sygnalizacja led informująca o stanie pracy urządzenia: zasilanie ze źródła backup / zasilanie ze źródła priorytet

W zestawie:

• instrukcja i schemat podłączeń.

Gwarancja:

• dwuletnia.

Kategoria	Zastosowanie
AC-1	Obciążenie nieindukcyjne lub o małej indukcyjności, piece oporowe.
AC-2	Silniki pierścieniowe: rozruch, wyłączenie.
AC-3	Silniki klatkowe: rozruch, wyłączenie podczas biegu. Zmiana obrotów wyłącznie po zatrzymaniu silnika.
AC-4	Silniki klatkowe: rozruch, hamowanie przeciwprądowe, nawrót, impulsowanie.
AC-5A	Włączanie lamp wyładowczych.
AC-5B	Włączanie lamp żarowych.
AC-6A	Włączanie transformatorów.
AC-6B	Włączanie baterii kondensatorów.
AC-7A	Obciążenia o małej indukcyjności w gospodarstwie domowym i podobnych zastosowaniach.
AC-7B	Obciążenia silnikowe w urządzeniach domowego użytku.
AC-8A	Sterowanie hermetycznych silników chłodziarek sprężarkowych o ręcznym kasowaniu wyzwalaczy nadprądowych.
AC-8B	Sterowanie hermetycznych silników chłodziarek sprężarkowych o samoczynnym kasowaniu wyzwalaczy nadprądowych.
AC-15	Obciążenia indukcyjne o mocy poniżej 72VA, takich jak inne przekaźniki, styczniki, elektromagnesy (10 krotne przetężenie).

Urządzenie w konfiguracji przełącznika może współpracować z:

• instalacją kampera,
• oświetleniem podstawowym i awaryjnym,
• systemami alarmowymi (SSWiN, monitoring CCTV, kontrola dostępu),
• sieciami komputerowymi i telekomunikacyjnymi.

---

Nasze urządzenia znajdą Państwo m.in. w rozdzielnicach:

• Enea Elektrownia Połaniec Spółka Akcyjna, jako zabezpieczenie zasilania obwodów wydzielonych,
• Circle K, jako zabezpieczenie zasilania stanowisk POS,
• Grupa Germaz, pojazdy specjalne i opancerzone,
• Grupa Azoty, jako zabezpieczenie zasilania obwodów wydzielonych,
• Diebold Nixdorf,  jako zabezpieczenie zasilania obwodów kasowych,
• Gilbarco Veeder-Root, jako zabezpieczenie zasilania terminali OPT,
• BP, jako zabezpieczenie zasilania stanowisk POS,
